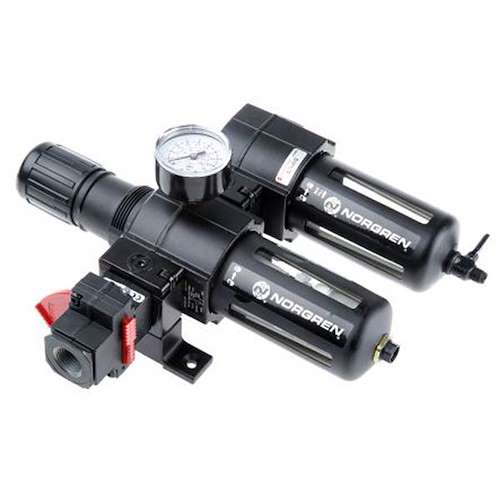

فیلتر رگلاتور نورگرن (Norgren Filter Regulator) است، این قطعه یکی از مهمترین اجزای سیستمهای پنوماتیک است و وظیفهاش این است که هوای فشرده را هم تمیز کند و هم فشارش را تنظیم و ثابت نگه دارد.
فیلتر رگلاتور نورگرن چیست؟
فیلتر رگلاتور، معمولاً ترکیبی از دو بخش اصلی است:
فیلتر هوا
ذرات گردوغبار، زنگزدگی، رطوبت و آلودگیهای موجود در هوای فشرده را میگیرد.
رگلاتور فشار
فشار هوای ورودی را به یک مقدار مشخص و پایدار کاهش میدهد تا به تجهیزات آسیب نرسد.
نورگرن هم یکی از برندهای معتبر و شناختهشده در تجهیزات پنوماتیک است و فیلتر رگلاتورهایش در صنایع مختلف استفاده میشوند.
نوع کارکرد فیلتر رگلاتور نورگرن
1) بخش فیلتر چگونه کار میکند؟
هوای فشردهای که از کمپرسور میآید معمولاً این مشکلات را دارد:
گرد و غبار
ذرات فلزی
روغن و بخار روغن
قطرات آب و رطوبت
زنگزدگی لولهها
در قسمت فیلتر:
هوا وارد محفظه میشود.
مسیر هوا بهصورت گردابی یا چرخشی هدایت میشود.
ذرات سنگینتر و قطرات آب به دیواره و کف مخزن میافتند.
المنت فیلتر، ذرات ریزتر را هم میگیرد.
آلودگیها در کاسه فیلتر جمع میشوند.
آب و آلودگی از طریق تخلیه دستی یا تخلیه اتوماتیک خارج میشوند.
نتیجه:
هوای تمیزتر وارد بخش بعدی و تجهیزات پنوماتیکی میشود.
2) بخش رگلاتور چگونه کار میکند؟
رگلاتور، فشار خروجی را ثابت نگه میدارد.
یعنی اگر فشار ورودی نوسان داشته باشد، خروجی تا حد ممکن روی مقدار تنظیمشده باقی میماند.
مکانیزم کلی:
یک فنر تنظیم دارد.
با چرخاندن پیچ یا ولوم تنظیم، نیروی فنر تغییر میکند.
این نیرو روی یک دیافراگم یا پیستون اثر میگذارد.
وقتی فشار خروجی کمتر از مقدار تنظیمی باشد، دریچه بازتر میشود تا فشار بالا برود.
وقتی فشار به مقدار تنظیم رسید، دریچه بستهتر میشود.
اگر فشار خروجی از حد تنظیم بالاتر برود، در بعضی مدلها سیستم relieving اضافی را تخلیه میکند.
نتیجه:
فشار مناسب برای شیرها، جکها و ابزارهای پنوماتیک ثابت میماند.
اجزای اصلی فیلتر رگلاتور نورگرن
بسته به مدل، معمولاً این قسمتها را دارد:
بدنه اصلی
کاسه فیلترمعمولاً شفاف یا فلزی
المنت فیلتر
پیچ تنظیم فشار
گیج فشار
دیافراگم یا پیستون رگلاتور
سیستم تخلیه آب
ورودی و خروجی هوا
کاربردهای فیلتر رگلاتور نورگرن
این قطعه در خیلی از جاها استفاده میشود، مثل:
خطوط تولید صنعتی
ماشینآلات بستهبندی
دستگاههای CNC
سیستمهای اتوماسیون
ابزارآلات بادی
جکها و شیرهای پنوماتیک
صنایع غذایی و دارویی
کارخانجات خودروسازی
سیستمهای کنترل هوای فشرده
چرا استفاده از فیلتر رگلاتور مهم است؟
اگر هوای فشرده بدون فیلتر و تنظیم فشار وارد سیستم شود، ممکن است:
شیرها خراب شوند
سیلندرها گیر کنند
سایش قطعات زیاد شود
مصرف هوا بالا برود
دقت عملکرد سیستم کم شود
هزینه تعمیرات افزایش پیدا کند
پس این قطعه هم حفاظتی است و هم کنترلی.
تفاوت فیلتر، رگلاتور و فیلتر رگلاتور
فیلتر
فقط هوا را تمیز میکند.
رگلاتور
فقط فشار را تنظیم میکند.
فیلتر رگلاتور
هر دو کار را با هم انجام میدهد:
تمیز کردن هوا
کنترل فشار
انواع فیلتر رگلاتور نورگرن
نورگرن مدلهای مختلفی دارد، ولی از نظر کلی معمولاً این دستهها را میبینیم:
1) فیلتر رگلاتور ساده
فیلتر + رگلاتور
مناسب کاربردهای عمومی
2) فیلتر رگلاتور با گیج
برای نمایش فشار خروجی
بسیار رایج در تابلوها و خطوط پنوماتیک
3) فیلتر رگلاتور با تخلیه دستی
آب و آلودگی باید دستی تخلیه شود
4) فیلتر رگلاتور با تخلیه اتوماتیک
در صورت جمع شدن آب، بهصورت خودکار تخلیه میکند
5) مدل relieving و non-relieving
Relieving: اگر فشار خروجی زیاد شود، اضافه فشار را تخلیه میکند
Non-relieving: تخلیه داخلی ندارد و بیشتر برای کاربردهای خاص است
6) مدلهای دقت بالاتر یا دبی بالاتر
برای مصارف حساس یا جریان هوای زیاد
مزایای فیلتر رگلاتور نورگرن
کیفیت ساخت خوب
عملکرد پایدار
عمر بالا
مناسب برای کار صنعتی
کاهش خرابی تجهیزات
تنظیم دقیق فشار
نگهداری نسبتاً ساده
در بعضی مدلها مقاومت خوب در برابر شرایط سخت محیطی
نحوه انتخاب فیلتر رگلاتور مناسب
اگر بخواهید درست انتخاب کنید، این موارد مهماند:
1) فشار کاری
ببینید سیستم شما با چه فشاری کار میکند.
2) دبی هوا
اگر مصرف هوا زیاد است، باید مدل با ظرفیت بالاتر انتخاب شود.
3) سایز پورت
مثلاً 1/4، 3/8، 1/2 و غیره
4) میزان فیلتراسیون
مثلاً چند میکرون؟
برای بعضی سیستمها فیلتر ریزتر لازم است.
5) نوع تخلیه آب
دستی
نیمهاتوماتیک
اتوماتیک
6) داشتن گیج
برای کنترل راحت فشار بسیار مفید است.
7) جنس بدنه و کاسه
برای محیطهای عادی
یا محیطهای خورنده/صنعتی سخت
علائم خرابی یا نیاز به سرویس
اگر این علائم را دیدید، باید فیلتر رگلاتور بررسی شود:
فشار خروجی ناپایدار
افت فشار زیاد
نشتی هوا
جمع شدن آب زیاد در کاسه
عبور آلودگی به سیستم
سخت چرخیدن پیچ تنظیم
ترک خوردن کاسه یا بدنه
عملکرد ضعیف ابزارهای پنوماتیک
