فیلتر رگلاتور نورگرن (Norgren Filter Regulator) که در صنایع به عنوان FRL (مخفف Filter, Regulator, Lubricator - البته بدون واحد روغنزن) نیز شناخته میشود، یکی از باکیفیتترین و معتبرترین تجهیزات آمادهسازی هوای فشرده (Compressed Air Preparat است. برند نورگرن (Norgren) زیرمجموعه گروه صنعتی بزرگ IMI انگلستان است و به دلیل دقت بالا، طول عمر زیاد و طراحی ماژولار در صنایع پتروشیمی، فولاد، خودروسازی و خطوط تولید اتوماسیون بسیار محبوب است.
در ادامه، توضیح کاملی درباره ساختار، عملکرد، انواع و نکات مهم این تجهیز ارائه میشود:
۱. وظیفه اصلی فیلتر رگلاتور نورگرن
این دستگاه دو وظیفه حیاتی را به صورت همزمان در یک واحد (کامپکت) انجام میدهد:
فیلتراسیون (تصفیه هوا): حذف ذرات معلق، گرد و غبار، روغنهای معلق و رطوبت (آب مایع) موجود در هوای فشرده کمپرسور. این کار مانع از آسیب دیدن جکها (سیلندرها) و شیرهای برقی پنوماتیک میشود.
رگولاتور (تنظیم و تثبیت فشار): کاهش فشار ورودی (که معمولاً نوسان دارد و بالاست) به یک فشار خروجی ثابت و قابل تنظیم (مثلاً تنظیم روی ۶ بار) جهت کارکرد ایمن و بهینه تجهیزات پاییندست.
۲. اجزای اصلی و ساختار داخلی

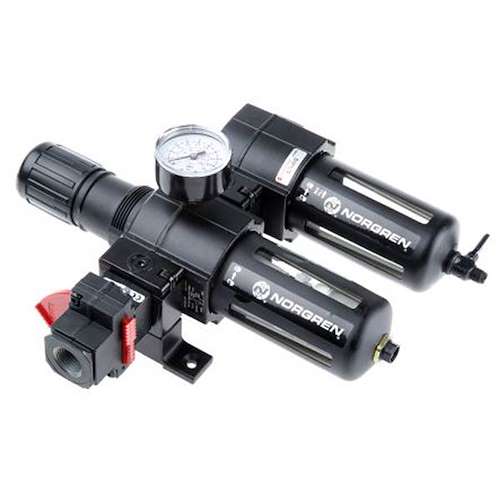

با نگاه به تصویر تولید شده و ساختار فیلتر رگلاتورهای نورگرن، اجزای زیر دیده میشوند:
بدنه فلزی (Body): معمولاً از جنس آلومینیوم دایکست یا روی با پوشش رنگهای مقاوم (مشکی یا خاکستری) ساخته میشود تا در برابر ضربه و محیطهای خشن صنعتی دوام بیاورد.
پیچ یا دستگیره تنظیم (Adjustment Knob): در بالای دستگاه قرار دارد. با چرخاندن آن در جهت عقربههای ساعت، فشار خروجی افزایش و با چرخاندن برعکس، فشار کاهش مییابد. در محصولات نورگرن معمولاً این دستگیره دارای سیستم قفلشونده (Push-to-Lock) است تا از تغییر ناخواسته فشار جلوگیری شود.
گیج فشار (Pressure Gauge): نمایشگر دایرهای روی دستگاه که میزان فشار خروجی تنظیمشده را به بار (Bar) یا PSI نشان میدهد.
سنگ فیلتر (Filter Element): در داخل کاسه قرار دارد و ذرات ریز را به دام میاندازد. سنگهای فیلتر نورگرن معمولاً در سایزهای استاندارد ۵ میکرون (برای مصارف حساستر) و ۴۰ میکرون (برای مصارف عمومی) تولید میشوند.
کاسه فیلتر (Bowl):
پلیکربنات (شفاف): برای مشاهده میزان آب و رسوبات جمعشده.
فلزی (آلومینیوم): برای محیطهای با فشار بالا یا دما و مواد شیمیایی خاص که ممکن است به پلاستیک آسیب بزنند.
شیر تخلیه (Drain): در انتهای کاسه قرار دارد و آب جمع شده را تخلیه میکند. این شیرها به سه صورت هستند:
دستی (Manual): اپراتور باید به صورت دستی شیر را بچرخاند یا فشار دهد تا آب خالی شود.
نیمهاتوماتیک (Semi-Automatic): با افت فشار خط (مثلاً هنگام خاموش شدن کمپرسور در انتهای شیفت)، آب به طور خودکار تخلیه میشود.
تمام اتوماتیک (Auto-Drain): دارای یک شناور داخلی است؛ هر زمان آب به سطح مشخصی برسد، بدون نیاز به قطع فشار، آن را تخلیه میکند.
۳. سریهای معروف فیلتر رگلاتور نورگرن
نورگرن محصولات خود را در قالب خانوادههای مختلفی عرضه میکند که معروفترین آنها عبارتند از:
سری Excelon (مانند سریهای 72، 73 و 74):
طراحی ماژولار دارند و به راحتی میتوان آنها را به روغنزن یا شیرهای قطع و وصل متصل کرد.
کاربری بسیار وسیعی در صنایع عمومی دارند.
سری Olympian Plus (مانند سریهای B64G و B68G):
طراحی بسیار مقاوم با سیستم نصب رزوه مخصوص (یونیتهای پلاگین). برای صنایع سنگین مثل فولاد و معادن استفاده میشوند.
سریهای مینیاتوری (مانند سری Micro - B07):
کوچک، سبک و مناسب برای فضاهای محدود و سیستمهای کممصرف.
سریهای استنلس استیل (ضد زنگ - مانند B38):
ساخته شده از فولاد ضد زنگ ۳۱۶ برای محیطهای فوقالعاده خورنده مانند سکوهای نفتی دریایی (Offshore) و صنایع غذایی و دارویی.
