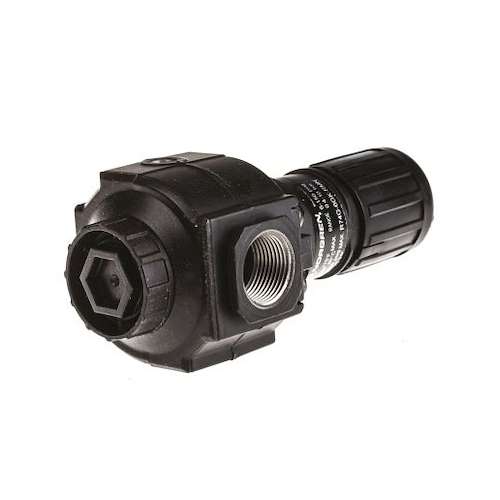

رگلاتور نورگرن (Norgren Regulator) دستگاهی است که برای تنظیم و کنترل فشار هوای فشرده در سیستمهای پنوماتیک استفاده میشود. نورگرن یکی از برندهای معتبر و شناخته شده در صنعت اتوماسیون و ابزار دقیق است که انواع مختلفی از رگلاتورها را تولید میکند.
وظیفه اصلی رگلاتور:
هوای فشردهای که از کمپرسور خارج میشود، معمولاً دارای فشار بالایی است که ممکن است برای بسیاری از تجهیزات پنوماتیک (مانند سیلندرها، شیرهای برقی، ابزارهای بادی) بسیار زیاد و مخرب باشد. رگلاتور با کاهش این فشار بالا به یک مقدار ثابت و مشخص (که توسط کاربر تنظیم میشود)، از تجهیزات محافظت کرده و عملکرد صحیح آنها را تضمین میکند.
اجزای کلیدی یک رگلاتور معمولی:
ورودی (Inlet): پورتی که هوای فشرده با فشار بالا از سیستم کمپرسور وارد رگلاتور میشود.
خروجی (Outlet): پورتی که هوای فشرده با فشار تنظیم شده از رگلاتور خارج شده و به سمت مصرفکننده میرود.
دیافراگم (Diaphragm): یک غشای انعطافپذیر که فشار هوای خروجی را حس کرده و با حرکت خود، میزان باز بودن دریچه داخلی را تنظیم میکند.
فنر تنظیم (Adjustment Spring): فنری که نیروی آن توسط پیچ تنظیم (معمولاً در بالای رگلاتور) کم و زیاد میشود. این نیرو مستقیماً بر وضعیت دیافراگم و در نتیجه فشار خروجی تأثیر میگذارد.
نشیمنگاه و دریچه (Seat and Valve): قسمتی که باز و بسته شدن آن توسط حرکت دیافراگم کنترل میشود و جریان هوا را تنظیم میکند.
پیچ تنظیم (Adjustment Knob/Screw): معمولاً در قسمت بالایی رگلاتور قرار دارد و با چرخاندن آن، سختی فنر تنظیم شده و فشار خروجی تغییر میکند.
گیج فشار (Pressure Gauge) (اختیاری): برخی رگلاتورها دارای گیج برای نمایش فشار خروجی هستند.
نحوه کارکرد:
هوای فشرده با فشار بالا از پورت ورودی وارد رگلاتور میشود.
کاربر با چرخاندن پیچ تنظیم، نیروی فنر را تغییر میدهد.
این فنر به دیافراگم فشار وارد میکند.
دیافراگم، دریچه داخلی را باز یا بسته میکند تا فشار خروجی را در سطح مطلوب نگه دارد.
اگر فشار خروجی بیش از حد تنظیم شده باشد، دیافراگم کمی به سمت بالا حرکت کرده و دریچه را تنگتر میکند تا جریان هوا کاهش یابد.
اگر فشار خروجی کمتر از حد تنظیم شده باشد، فشار هوای ورودی که به زیر دیافراگم وارد میشود (و همچنین نیروی فنر)، دیافراگم را به سمت پایین هل داده و دریچه را بازتر میکند تا جریان بیشتری عبور کند.
این فرآیند به صورت پیوسته ادامه مییابد تا فشار خروجی در مقدار تنظیم شده ثابت بماند، حتی اگر فشار ورودی یا میزان مصرف هوا تغییر کند.
انواع رگلاتورهای نورگرن:
نورگرن طیف گستردهای از رگلاتورها را برای کاربردهای مختلف ارائه میدهد، از جمله:
رگلاتورهای پیستونی (Piston Regulators): دقیق و مناسب برای فشارهای بالا.
رگلاتورهای دیافراگمی (Diaphragm Regulators): رایجترین نوع، با عملکرد خوب در فشارهای پایین تا متوسط.
رگلاتورهای کاهنده فشار (Pressure Reducing Regulators): رایجترین نوع که فشار را کاهش میدهند.
رگلاتورهای افزایش فشار (Pressure Increasing Regulators): کمتر رایج هستند و برای افزایش فشار از یک منبع با فشار پایینتر استفاده میشوند.
رگلاتورهای دقت بالا (High-Precision Regulators): برای کاربردهایی که نیاز به تنظیم دقیق و پایدار فشار دارند.
کاربردها:
کنترل فشار هوای ورودی به سیلندرها، عملگرها و شیرهای پنوماتیک.
تنظیم فشار ابزارهای بادی مانند پیچگوشتیهای بادی، آچارهای بادی.
در سیستمهای فیلتراسیون و روانکاری (FRL Units) به عنوان یکی از اجزای اصلی.
در سیستمهای دارویی، غذایی و شیمیایی که نیاز به کنترل دقیق فشار سیالات گازی دارند.
نکات مهم در انتخاب و استفاده:
محدوده فشار: اطمینان حاصل کنید که رگلاتور انتخابی، محدوده فشار ورودی و خروجی مورد نیاز شما را پوشش میدهد.
دبی (دبی): ظرفیت جریان هوای رگلاتور باید متناسب با مصرفکنندههای متصل به آن باشد.
دقت تنظیم: برای کاربردهای حساس، از رگلاتورهای با دقت بالا استفاده کنید.
نوع سیال: اکثر رگلاتورها برای هوای فشرده طراحی شدهاند، اما مدلهایی برای گازهای دیگر نیز موجود است
