شیرهای گیوتینی (Knife Gate Valves) از جمله تجهیزات حیاتی در صنایع فرآیندی، بهویژه در بخشهایی که با سیالات دارای ذرات جامد، دوغابها (Slurries) و مواد چسبناک سروکار دارند، محسوب میشوند. با توجه به حوزه تخصصی شما در پمپهای اسیدی، شناخت این شیرها برای سیستمهای لولهکشی و انتقال سیالات خورنده یا حاوی ذرات معلق بسیار کلیدی است.
در ادامه، توضیحات کاملی در مورد ماهیت، کارایی، کیفیت و نحوه استفاده از این شیرها ارائه میدهم:

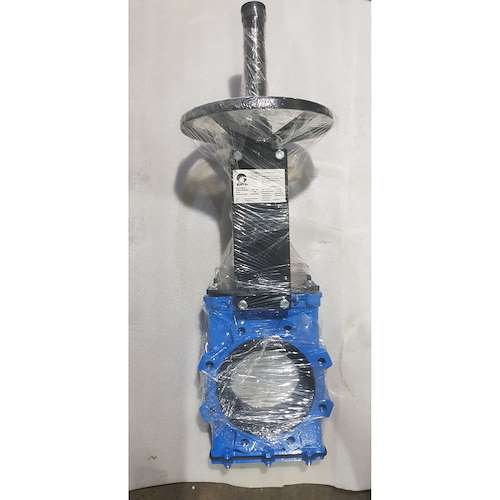

ماهیت و ساختار شیر گیوتینی
نام «گیوتینی» از طراحی خاص تیغه (Gate) این شیر گرفته شده است. برخلاف شیرهای کشویی معمولی (Gate Valves) که برای سیالات تمیز طراحی شدهاند، شیر گیوتینی دارای یک تیغه تخت و تیز است که به راحتی در هنگام بسته شدن، ذرات معلق موجود در سیال را برش میدهد و راه خود را باز میکند. بدنه این شیرها معمولاً به صورت “ویفری” یا “لاگ” طراحی میشود که باعث شده فضای بسیار کمی در خطوط لوله اشغال کنند.
کارایی و کاربردها
اصلیترین وظیفه شیر گیوتینی، «قطع و وصل» کامل جریان (On/Off) است. این شیرها برای تنظیم جریان (تتراسینگ) توصیه نمیشوند. کارایی فوقالعاده آنها در محیطهایی با شرایط سخت مشخص میشود:
سیالات غلیظ و ساینده: در صنایع معدنی، کاغذسازی، فاضلابهای صنعتی و شیمیایی که مواد حاوی ذرات جامد یا پودری هستند.
سیالات چسبناک: به دلیل ساختار مستقیم، افت فشار بسیار کمی ایجاد میکنند و از تجمع مواد در مسیر شیر جلوگیری میکنند.
مناسب برای پمپهای اسیدی: در خطوط انتقال مواد شیمیایی که ممکن است رسوب کنند یا دارای کریستالهای معلق باشند، شیر گیوتینی با برش دادن مواد در هنگام بسته شدن، آببندی مطمئنی ایجاد میکند.
کیفیت و متریال ساخت
کیفیت یک شیر گیوتینی مستقیماً با طول عمر آن در برابر خوردگی و سایش رابطه دارد:
بدنه و تیغه: برای محیطهای اسیدی، استفاده از آلیاژهای ضدزنگ (مثل Stainless Steel 316L یا گریدهای بالاتر مانند Duplex) ضروری است. در شرایط بسیار خورنده، پوششهای پلیمری یا سرامیکی بر روی تیغه میتواند طول عمر را به شدت افزایش دهد.
آببندی (Seat): بخش آببند معمولاً از الاستومرها (مانند EPDM، Viton یا PTFE) ساخته میشود. انتخاب نوع متریال آببند باید دقیقاً بر اساس نوع اسید یا ماده شیمیایی پمپ شده توسط شما باشد تا از تورم یا تخریب آببند جلوگیری شود.
نحوه استفاده و نگهداری
استفاده از این شیرها نیازمند رعایت چند نکته فنی است:
نصب صحیح: جهت جریان (در صورت وجود پیکان جهتدار روی بدنه) باید رعایت شود. شیر باید در وضعیتی نصب شود که تیغه در هنگام بسته شدن با جریان سیال همخوانی داشته باشد.
عملگرها (Actuators): بسته به اندازه شیر و فشار خط، میتوان از عملگرهای دستی (فلکه)، پنوماتیک (جک بادی) یا برقی استفاده کرد. در سیستمهای صنعتی اتوماتیک، عملگرهای پنوماتیک به دلیل سرعت عمل بالا بسیار رایج هستند.
سرویس و نگهداری: به دلیل سایش تیغه، بازرسی دورهای “پکینگها” (Packing Gland) برای جلوگیری از نشت سیال به بیرون الزامی است. همچنین در سیستمهای اسیدی، پس از هر بار تخلیه خط، توصیه میشود شیر چند بار باز و بسته شود تا از چسبیدن مواد به تیغه جلوگیری گردد.
. کجا استفاده میشود؟ (صنایع و کاربردهای اصلی)
شیر گیوتینی جایی که شیرهای معمولی (مثل شیر کفگرد یا شیر کشویی استاندارد) شکست میخورند، قهرمان میدان است. کاربردهای اصلی آن عبارتند از:
تصفیه فاضلاب (Wastewater Treatment): در جایی که فاضلاب حاوی ذرات معلق، گل و لای، و مواد زائد است. تیغه شیر، ذرات را میبرد و اجازه میدهد شیر به درستی بسته شود.
صنایع کاغذسازی و سلولز (Pulp & Paper): در مسیر انتقال خمیر کاغذ که سیال بسیار غلیظ و چسبناک است.
صنایع معدنی (Mining): در جابجایی دوغابها (Slurries) که حاوی ذرات سنگین و ساینده هستند.
صنایع شیمیایی و اسیدی (Chemical Industry): (مربوط به حوزه فعالیت شما) در خطوطی که مواد شیمیایی با غلظت بالا یا حاوی رسوبات کریستالی هستند، از شیرهای گیوتینی با آلیاژهای خاص استفاده میشود.
صنایع غذایی: در جابجایی مواد حاوی پودر یا ذرات ریز (مثل پودر کاکائو یا گلوتن) که پتانسیل گرفتگی دارند.
۲. مراحل استفاده (نحوه عملکرد و عملیات)
استفاده از شیر گیوتینی هم شامل «نحوه کارکرد فیزیکی» است و هم «مراحل عملیاتی» در محیط کار.
مراحل کارکرد این شیر به صورت زیر است:
وضعیت باز: تیغه (Gate) به سمت بالا حرکت میکند و یک مسیر مستقیم و باز برای عبور سیال ایجاد میکند (کمترین افت فشار ممکن).
وضعیت بسته شدن: تیغه به سمت پایین حرکت کرده و به داخل شیار (Seat) میرود.
عملکرد برش: در حین پایین رفتن، اگر ذرات جامد یا مواد غلیظی در مسیر باشند، تیغه تیز خود را مانند یک چاقو در آنها فرو کرده و آنها را دو نیم میکند تا مانع بسته شدن کامل نشوند.
آببندی: پس از رسیدن تیغه به انتهای مسیر، فشار سیال باعث میشود تیغه محکمتر به لایههای آببند (Seal) بچسبد و از نشت جلوگیری شود.
بررسی اولیه (Pre-check): قبل از باز کردن شیر، باید اطمینان حاصل شود که عملگر (دستی یا پنوماتیک) در وضعیت درست است و بدنه شیر نشتی ندارد.
باز کردن تدریجی (Opening): در سیستمهای با فشار بالا، بهتر است شیر را ابتدا به آرامی باز کرد تا فشار ناگهانی سیال (Water Hammer) به لولهها و پمپ آسیب نزند.
نظارت بر جریان: حین عبور سیال، باید دقت کرد که ذرات بسیار بزرگ یا اشیاء خارجی که از تیغه عبور نمیکنند، باعث گیر کردن تیغه نشوند.
بستن و آببندی (Closing): هنگام بستن، باید مطمئن شد که تیغه کاملاً تا انتها پایین رفته است. در سیستمهای اسیدی، پس از بستن، باید چک شود که مواد اسیدی در اطراف تیغه رسوب نکرده باشند.
شستشو (Flushing) - بسیار مهم: در محیطهای صنعتی، بعد از مدتی کار با مواد غلیظ، مرحله “شستشو” ضروری است. یعنی شیر را باز و بسته کرده یا سیال تمیز را از آن عبور داد تا ذرات خشک شده در شیارها، مانع عملکرد بعدی نشوند.
