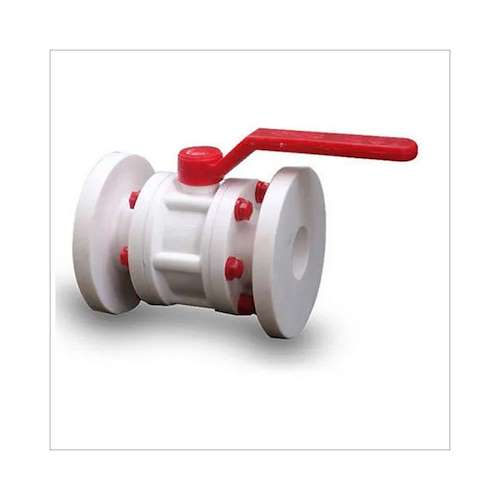

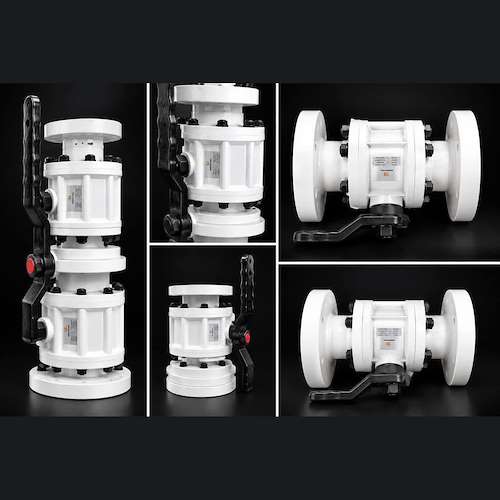

شیر توپی ضد اسید (Acid-Resistant Ball Valve) یکی از حیاتیترین و پرکاربردترین شیرآلات صنعتی است که برای کنترل، قطع و وصل سریع جریان سیالات خورنده، اسیدی، بازی و مواد شیمیایی تهاجمی طراحی و ساخته میشود.
. مکانیزم و نحوه کارایی (شیر توپی ضد اسید چه کاری انجام میدهد؟)
مکانیزم این شیر بر پایه یک کُره مجوف (سوراخدار) است که با چرخش ۹۰ درجه (Quarter Turn) حول محور خود، مسیر عبور سیال را باز یا بسته میکند:
قطع و وصل سریع (On/Off): با یک حرکت ربعگرد اهرم یا اکچویتور (پنوماتیک/برقی)، شیر در کمترین زمان ممکن کاملاً باز یا کاملاً بسته میشود.
آببندی ۱۰۰٪ و ایمن: در خطوط اسید، کوچکترین نشتی خطرات جانی و خسارتهای مالی سنگین دارد. ساختار آببندی این شیرها مانع نشت مایعات و بخارات سمی یا اسیدی به محیط بیرون یا به بخش پشت گوی میشود.
کمترین افت فشار: به دلیل طراحی دالان عبور سیال (Full Bore)، مسیر جریان همقطر لوله است و مقاومت یا افت فشار ناچیزی ایجاد میکند.
۲. جنس بدنه و اجزای داخلی (متریال ضد اسید)
شیرهای معمولی (چدنی، برنجی یا کربن استیل معمولی) در تماس با اسیدها به سرعت دچار خوردگی، تخریب و نشت میشوند. شیرهای ضد اسید بر اساس نوع و غلظت اسید از متریالهای زیر ساخته میشوند:
شیرهای پلیمری و پلاستیکی مهندسی:
PVDF (پلیوینیلیدن فلوراید): مقاومت استثنایی در برابر اسیدهای بسیار قوی، هالوژنها و دماهای نسبتاً بالا.
PTFE / تفلون: بالاترین مقاومت شیمیایی در برابر تقریباً تمام اسیدها و حلالها.
PP (پلیپروپیلن) و PVC/CPVC: مناسب برای اسیدهای با خورندگی متوسط تا شدید و دماهای کاری نرمال.
شیرهای فلزی ضدزنگ (استنلس استیل):
SS 316 و SS 316L: استاندارد رایج برای اسید سولفوریک رقیق، اسید نیتریک، اسید فسفریک و اسیدهای آلی.
آلیاژهای ویژه (Duplex، Super Duplex، Hastelloy، Monel، Titanium): برای اسیدهای فوقالعاده غلیظ و خورنده نظیر اسید هیدروکلریک (جوهر نمک) و اسید سولفوریک داغ.
بدنه بیرونی از فولاد یا داکتیل برای تحمل فشار مکانیکی بالا است، در حالی که تمام سطوح داخلی در تماس با اسید با لایهای ضخیم از تفلون یا PFA لاینینگ شدهاند.
۳. مصارف و کاربردهای شیر توپی ضد اسید
این شیرها در هر صنعتی که با جابهجایی اسید، باز و مواد خورنده سر و کار دارد، عضو جداییناپذیر خطوط لوله و مخازن هستند:
صنایع شیمیایی و پتروشیمی: خطوط انتقال و ذخیرهسازی اسید سولفوریک، اسید کلریدریک، اسید نیتریک، اسید فسفریک و سود سوزآور.
صنایع آبکاری و اسیدشویی (Pickling): وانها و لولههای انتقال اسید برای پاکسازی و آمادهسازی فلزات.
تصفیهخانههای آب و فاضلاب صنعتی: بخشهای تزریق مواد شیمیایی ضدعفونیکننده، کلرزنی، و تنظیم pH (اسید/باز).
صنایع دارویی و غذایی: سیستمهای شستشو با اسید و قلیا درجا (CIP/SIP) و فرآیندهای سنتز دارویی.
کارخانجات تولید کود شیمیایی: خطوط اسید فسفریک و اسید سولفوریک.
صنایع باتریسازی: بخشهای شارژ، نگهداری و تخلیه الکترولیت (اسید سولفوریک).
صنایع تولید کاغذ و سلولز: خطوط رنگبری و فرآوری خمیر کاغذ با استفاده از ترکیبات اسیدی و کلردار.
معدن و فرآوری فلزات (لیچینگ اسیدی): استخراج مس، روی و طلا به روش انحلال اسیدی.
۴. مزایای اصلی استفاده از شیر توپی ضد اسید
عمر مفید بالا و کاهش هزینه تعمیرات: مقاومت بالا در برابر پوسیدگی و سوراخشدن.
ایمنی خطوط انتقال: جلوگیری از نشت گازها و بخارات سوزاننده اسیدی به اتمسفر.
قابلیت اتوماسیون آسان: به دلیل چرخش ۹۰ درجه، به راحتی با محرکهای پنوماتیک یا الکتریکی (Actuator) برای کنترل خودکار اتاق فرمان جفت میشوند.
تنوع اتصالات: در انواع فلنجی (Flanged)، دندهای (Threaded)، جوشی و مهرهماسورهای (True Union).
