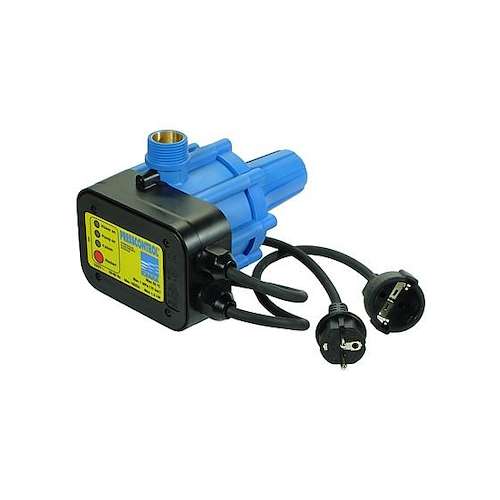

ست کنترل ابارا چیست؟
ست کنترل ابارا معمولاً یک تابلو/کیـت کنترل برای مدیریت کارکرد پمپ (یا چند پمپ) است که هدفش این است:
- روشن/خاموش شدن صحیح پمپ
- کنترل فشار یا دبی (بسته به سیستم)
- حفاظت در برابر خطاها
- پایش وضعیت و نمایش آلارم‌ها
در سیستم‌های رایج مثل بوستر آبرسانی ساختمان، چیلر/کندانسور، سیستم‌های آتش‌نشانی، برج خنک‌کننده و… خیلی استفاده می‌شود.
اجزای رایج در ست کنترل پمپ
(ممکن است بسته به مدل متفاوت باشد)
- کنترلر/برد اصلی
- منطق راه‌اندازی، توالی پمپ‌ها، انتخاب پمپ فعال، مدیریت استیج‌ها (Step)
- هماهنگی با سنسورها و درگاه‌های فرمان
- ورودی‌ها و سنسورها
- فشارسنج/ترانسمیتر فشار برای کنترل فشار سیستم
- (در برخی کاربردها) دبی‌سنسور یا فلوسوییچ
- حسگرهای دمای موتور، سطح مخزن، یا وضعیت شناور (float)
- اجزای فرمان قدرت
- کنتاکتور/کلیدهای حفاظتی
- مدارهای مربوط به استارتر یا اینورتر (اگر سیستم اینورتر داشته باشد)
- حفاظت‌ها و رله‌ها
معمولاً شامل:
- حفاظت اضافه‌بار/جریان بیش از حد
- حفاظت کارکرد خشک (Dry Running)
- حفاظت عدم تعادل فاز/قطع فاز (در سیستم‌های سه‌فاز)
- آلارم دمای موتور
- حفاظت خطای سنسور (بسته به طراحی)
- نمایشگر و آلارم
- نمایش وضعیت پمپ، خطاها، حالت اتومات/دستی
- آلارم‌های قابل دیدن یا خروجی برای BMS/PLC
ست کنترل دقیقاً چه کاری انجام می‌دهد؟ (عملکرد)
در حالت اتومات، معمولاً این سیکل رخ می‌دهد:
- اندازه‌گیری پارامتر
مثلاً فشار خروجی از ترانسمیتر خوانده می‌شود.
- مقایسه با مقدار تنظیم
- اگر فشار از حد تنظیم‌شده پایین‌تر بیاید → فرمان راه‌اندازی یا افزایش ظرفیت
- اگر فشار به حد مناسب برسد → کاهش/خاموشی طبق منطق
- مدیریت توالی چند پمپ
در سیستم‌های دو یا چندپمپ:
- ترتیب استارت‌ها عوض می‌شود تا فرسایش بین پمپ‌ها پخش شود
- تعداد پمپ‌های فعال متناسب با نیاز تنظیم می‌گردد
- حفاظت هنگام خطا
مثلاً:
- اگر آب/سیال به پمپ نرسد → جلوگیری از کار خشک
- اگر جریان غیرعادی شود → قطع و اعلام خطا
برای انتخاب/خرید یا سرویس، چه چیزهایی مهم است؟
برای اینکه ست کنترل درست کار کند و عمر قطعات بالا برود، این موارد خیلی تعیین‌کننده‌اند:
- تعداد پمپ‌ها (۱، ۲، چند پمپ)
- نوع کنترل: فشار ثابت، فشار متغیر، کنترل اینورتر، کنترل با سنسور/بدون سنسور
- برق سیستم: تک‌فاز/سه‌فاز و ولتاژ/فرکانس
- توان پمپ‌ها و جریان نامی
- نوع سنسور فشار و رنج آن
- الزامات ایمنی (مثلاً سیستم آتش‌نشانی استانداردهای خاص دارد)
- برند و مدل اینورتر/موتور (اگر وجود داشته باشد)
نگهداری و عیب‌یابی کلی (نکات کاربردی)
اگر مشکل پیش بیاید، رایج‌ترین مسیر عیب‌یابی این‌هاست:
- چک کردن اتصالات سنسور فشار و سالم بودن سیم‌کشی/سیگنال
- بررسی پارامترهای تنظیم کنترلر (setpoint، زمان‌ها، حدها)
- تست حفاظت‌ها (قطع فاز، اضافه‌جریان، دمای موتور)
- بررسی کیفیت برق و افت ولتاژ (به‌خصوص در ساختمان‌ها)
