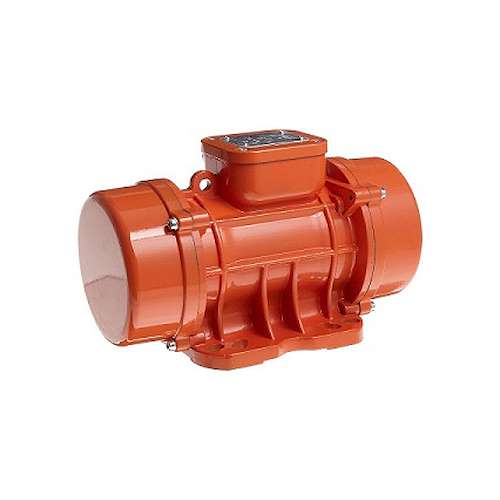

موتور ویبره بدنه یکی از پرکاربردترین تجهیزات صنعتی برای ایجاد ارتعاش در بدنه دستگاههاست. در ادامه توضیح کامل و فنی آن را میدهم.
۱. تعریف و کاربرد
موتور ویبره بدنه یک موتور الکتریکی سهفاز (معمولاً) است که در دو انتهای شفت آن وزنههای خارج از مرکز (نیمماه / قطاع) نصب شده است. با چرخش این وزنهها، نیروی گریز از مرکز تولید میشود و ارتعاش به بدنهی دستگاهی که موتور روی آن بسته شده منتقل میگردد.
کاربردهای اصلی:
تخلیه و عدم گیر کردن مواد در سیلوها، قیفها (هاپر) و هاپرهای ذخیره
شیکر و الکهای ویبره (سرند و غربال)
فیدرهای ویبره و هاپرهای توزین
میزهای ویبره (چسباندن بتن، شن یا مواد پودری)
راهآهن، کامیونهای بتنساز، و دستگاههای بستهبندی
تخلیهی مواد چسبنده در بشکهها، مخازن و خطوط انتقال
. پارامترهای فنی مهم
هنگام انتخاب موتور ویبره بدنه، این مشخصات را در نظر بگیرید:
نیروی گریز از مرکز (Centrifugal Force) — برحسب کیلوگرم‑نیرو (kgf) یا نیوتون (N).
فرمول: F=m⋅ω2⋅rF = m \cdot \omega^2 \cdot rF=m⋅ω2⋅r
mmm: جرم وزنه
ω\omegaω: سرعت زاویهای
rrr: فاصلهی وزنه از مرکز شفت
تعداد دور — معمولاً ۲، ۴، ۶ یا ۸ قطب:
۲ قطب (حدود ۳۰۰۰ دور) → ارتعاش فرکانس بالا، دامنه کم
۴ قطب (حدود ۱۵۰۰ دور) → پرکاربردترین
۶ قطب (حدود ۱۰۰۰ دور) و ۸ قطب (حدود ۷۵۰ دور) → دامنهی زیاد برای مواد سنگین
فرکانس و دامنهی ارتعاش (Amplitude)
توان موتور (وات / کیلووات)
ولتاژ و فرکانس — معمولاً ۳۸۰V / ۵۰Hz سهفاز
درجهی حفاظت (IP) و کلاس عایق (F یا H)
۴. انواع از نظر جهت ارتعاش
ارتعاش دایرهای: وزنهها در یک جهت میچرخند (ارتعاش در تمام جهات) — مناسب الک و سرند.
ارتعاش خطی/مستقیم (دو موتوره): دو موتور خلاف جهت هم نصب میشوند تا نیرو در یک جهت جمع و در جهت دیگر خنثی شود — مناسب فیدرها.
۵. نکات نصب و نگهداری
موتور باید محکم و بدون لقی روی بدنه بسته شود (پیچهای با گشتاور استاندارد).
سطح تماس باید صاف و سفت باشد تا ارتعاش بهدرستی منتقل شود.
از سیم ارت و تابلو برق با استارتر/رلهی اضافهبار استفاده کنید.
روانسازی بلبرینگها بهصورت دورهای انجام شود.
بهاندازهی صحیح وزنهها تنظیم شود تا رزونانس (تشدید) در سازه ایجاد نشود که به دستگاه آسیب میزند.
۶. برندها و انواع رایج در بازار ایران
OLI (ایتالیا)
Wacker Neuson
ITV / Vibco
و تولیدات داخلی ایرانی
بسته به برند، نوع بلبرینگ (SKF/FAG)، جنس محفظه (چدن یا آلومینیوم ضدخوردگی) و کلاس حفاظت متفاوت است.
