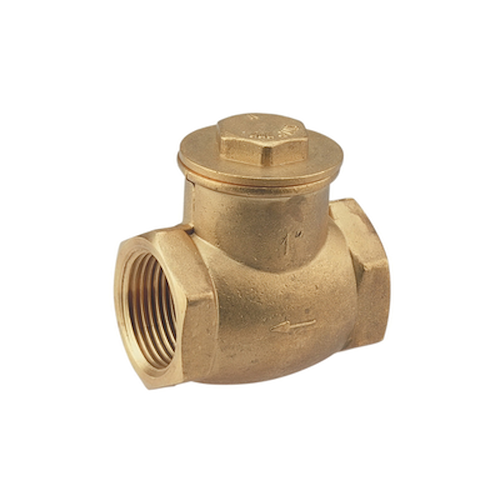

شیر یکطرفه برنجی کیتز (KITZ Brass Check Valve / Non-Return Valve) یکی از قطعات مهم در سیستمهای لولهکشی، پمپ، تاسیسات و خطوط سیالات است که وظیفهاش جلوگیری از برگشت جریان است.
1) شیر یکطرفه برنجی کیتز چیست؟
شیر یکطرفه یا Check Valve طوری طراحی شده که سیال فقط در یک جهت عبور کند.
اگر جریان بخواهد برگردد، شیر بهصورت خودکار بسته میشود و جلوی برگشت را میگیرد.
کار اصلی آن:
جلوگیری از برگشت آب
محافظت از پمپ
جلوگیری از خالی شدن خط
جلوگیری از ضربه ناشی از برگشت جریان
حفظ فشار و جهت صحیح جریان
2) شیر یکطرفه برنجی کیتز چیست؟
این مدل از برند KITZ ژاپن است و بدنه آن معمولاً از برنج ساخته میشود.
برنج بهخاطر:
مقاومت مناسب در برابر زنگزدگی
دوام خوب در سیستمهای آب و تاسیسات
قیمت مناسبتر نسبت به استیل
قابلیت ماشینکاری خوب
خیلی در آب سرد و گرم، پمپها، بوسترپمپها، تأسیسات ساختمان و برخی خطوط هوای فشرده یا سیالات غیرخورنده استفاده میشود.
3) برند کیتز (KITZ) چه ویژگیای دارد؟
KITZ یک برند ژاپنی معتبر در زمینه شیرآلات صنعتی و تاسیساتی است.
محصولات این برند معمولاً به خاطر موارد زیر شناخته میشوند:
کیفیت ساخت بالا
عمر طولانی
آببندی قابلاعتماد
عملکرد نرم و دقیق
استانداردهای ساخت مناسب
افت فشار منطقی و مناسب
در نتیجه، چک ولو برنجی کیتز معمولاً از نمونههای متفرقه مطمئنتر و بادوامتر است.
4) نحوه عملکرد چک ولو برنجی کیتز
عملکرد این شیر بهصورت خودکار است و نیازی به اپراتور ندارد.
حالت عادی:
وقتی فشار سیال از سمت ورودی بیشتر باشد، مکانیزم داخلی شیر باز میشود و جریان عبور میکند.
حالت برگشت:
اگر فشار از سمت خروجی بخواهد برگردد یا جریان معکوس شود، قطعه داخلی شیر بسته میشود و مسیر را میبندد.
انواع مکانیزم داخلی:
بسته به مدل، ممکن است یکی از این ساختارها باشد:
فنردار (Spring Check Valve)
دیسک لولایی / سوئینگ
پیستونی یا بالدار
در مدلهای برنجی کوچک، معمولاً فنردار یا دیسکی رایجتر است.
5) اجزای اصلی شیر یکطرفه برنجی کیتز
این شیر معمولاً از بخشهای زیر تشکیل شده است:
بدنه برنجی
دیسک یا عضو قطع و وصل
فنر در مدلهای فنردار
آببند / اورینگ / نشیمنگاه
درپوش یا قسمت سرویس
اتصالات دندهای در سایزهای کوچک
6) جنس و متریال
بدنه
برنج فورجشده یا ریختهگریشده
مقاوم در برابر خوردگی معمولی
مناسب برای آب شهری، سیستمهای گرمایشی و تاسیسات عمومی
قطعات داخلی
بسته به مدل ممکن است از:
استنلس استیل
برنج
پلیمرهای مقاوم
لاستیک یا NBR / EPDM برای آببندی
نکته مهم:
اگر آب سیستم کیفیت ضعیفی داشته باشد یا رسوب زیاد باشد، انتخاب جنس داخلی خیلی مهم میشود چون رسوب میتواند باعث گیر کردن دیسک یا نشتی شود.
7) کاربردهای شیر یکطرفه برنجی کیتز
این شیر در موارد زیر بسیار رایج است:
بعد از پمپ
قبل یا بعد از بوسترپمپ
سیستم آبرسانی ساختمان
منبع تحت فشار
سیستم گرمایش و موتورخانه
خطوط آب سرد و گرم
آب تغذیه تجهیزات
جلوگیری از برگشت آب به مخزن یا شبکه
8) مزایای شیر یکطرفه برنجی کیتز
مزیتها:
جلوگیری از برگشت جریان
محافظت از پمپ
افزایش عمر تجهیزات
کیفیت ساخت بالا
نشتی کمتر نسبت به محصولات بیکیفیت
نصب و نگهداری آسان
مناسب برای فضاهای تاسیساتی و ساختمانی
وزن کمتر نسبت به برخی متریالهای سنگینتر
9) معایب یا محدودیتها
هیچ شیری برای همه شرایط ایدهآل نیست. محدودیتهای این مدل:
برای سیالات خیلی خورنده مناسب نیست
در برابر دما و فشار بسیار بالا محدودیت دارد
اگر رسوب و ذرات جامد زیاد باشد، ممکن است عملکرد آن مختل شود
باید در جهت درست نصب شود
در بعضی مدلها افت فشار نسبت به مسیر مستقیم وجود دارد
10) نکات مهم در نصب
نصب درست بسیار مهم است:
موارد لازم:
حتماً جهت فلش روی بدنه را رعایت کنید
شیر را در محل قابل دسترس نصب کنید
قبل از آن، در صورت نیاز صافی نصب شود تا رسوب وارد شیر نشود
از آچار مناسب استفاده کنید تا بدنه برنجی آسیب نبیند
در سیستمهای پمپاژ، معمولاً نزدیک خروجی پمپ نصب میشود
اشتباهات رایج:
نصب برعکس
نصب بدون توجه به فشار و دبی
استفاده در سیال نامناسب
نصب در خطی که لرزش زیاد دارد بدون ساپورت مناسب
11) تفاوت چک ولو برنجی کیتز با انواع دیگر
نسبت به چک ولو چدنی:
سبکتر است
برای سایزهای کوچک مناسبتر است
در تاسیسات ساختمانی بیشتر استفاده میشود
نسبت به چک ولو استیل:
ارزانتر است
برای سیالات بسیار خورنده ضعیفتر است
برای آب و کاربردهای عمومی گزینه خوبی است
نسبت به برندهای متفرقه:
آببندی بهتر
دوام بالاتر
کیفیت یکنواختتر
احتمال خرابی کمتر
12) چه زمانی باید سرویس یا تعویض شود؟
اگر این علائم را دیدید:
برگشت جریان رخ میدهد
پمپ خاموش میشود و آب برمیگردد
صدای ضربه یا تقتق در خط دارید
فشار سیستم افت غیرعادی دارد
شیر گیر کرده یا نشتی دارد
احتمال دارد:
فنر ضعیف شده
نشیمنگاه آسیب دیده
رسوب گرفته
دیسک درست نمینشیند
13) نکات انتخاب مدل مناسب
برای انتخاب درست این شیر باید به این موارد توجه کنید:
